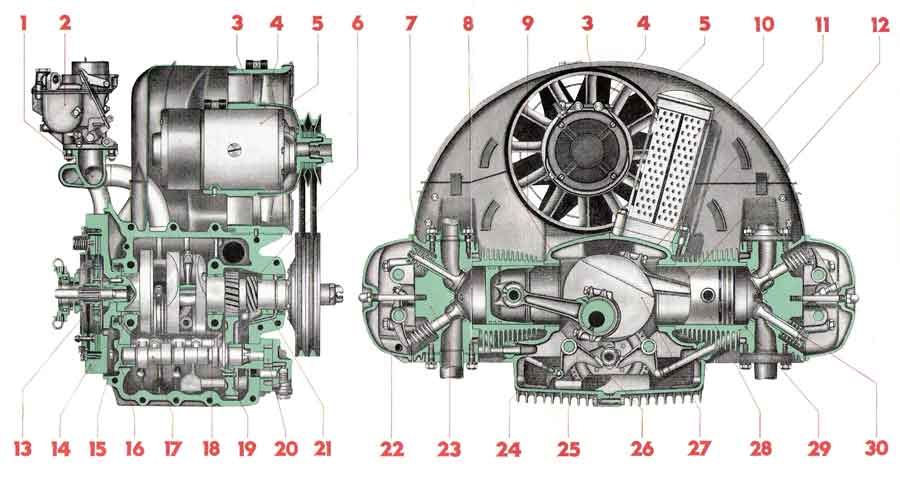

haflinger / motorschnittbild
Übersicht | Prototyp | Puch 500 | Combi | Puch 650 T und TR | Puch Europa | Puch 500 S | Puch 126 | Prospekte



  1 Saugrohr   16 Nockenwellenlager
  2 Vergaser   17 Nockenwelle
  3 Leitrad   18 Loslager
  4 Laufrad   19 Nockenwellenrad
  5 Lichtanlassmaschine   20 Ölpumpe
  6 Verteilerantriebsrad   21 Stützlager
  7 Einlassventil   22 Zylinderkopfdeckel
  8 Gebläsehaube   23 Zylinderkopf
  9 Kurbelgehäuse rechts   24 Stoßstange
  10 Ölkühler   25 Winkelheber
  11 Kurbelgehäuse links   26 Ölsieb
  12 Pleuelstange   27 Kurbelwelle
  13 Kupplung   28 Kolben
  14 Schwungrad   29 Zylinder
  15 Passlager   30 Auslassventil



Schnittbild des Getriebes zurück
